Caratteristiche del prodotto
Descrizione del

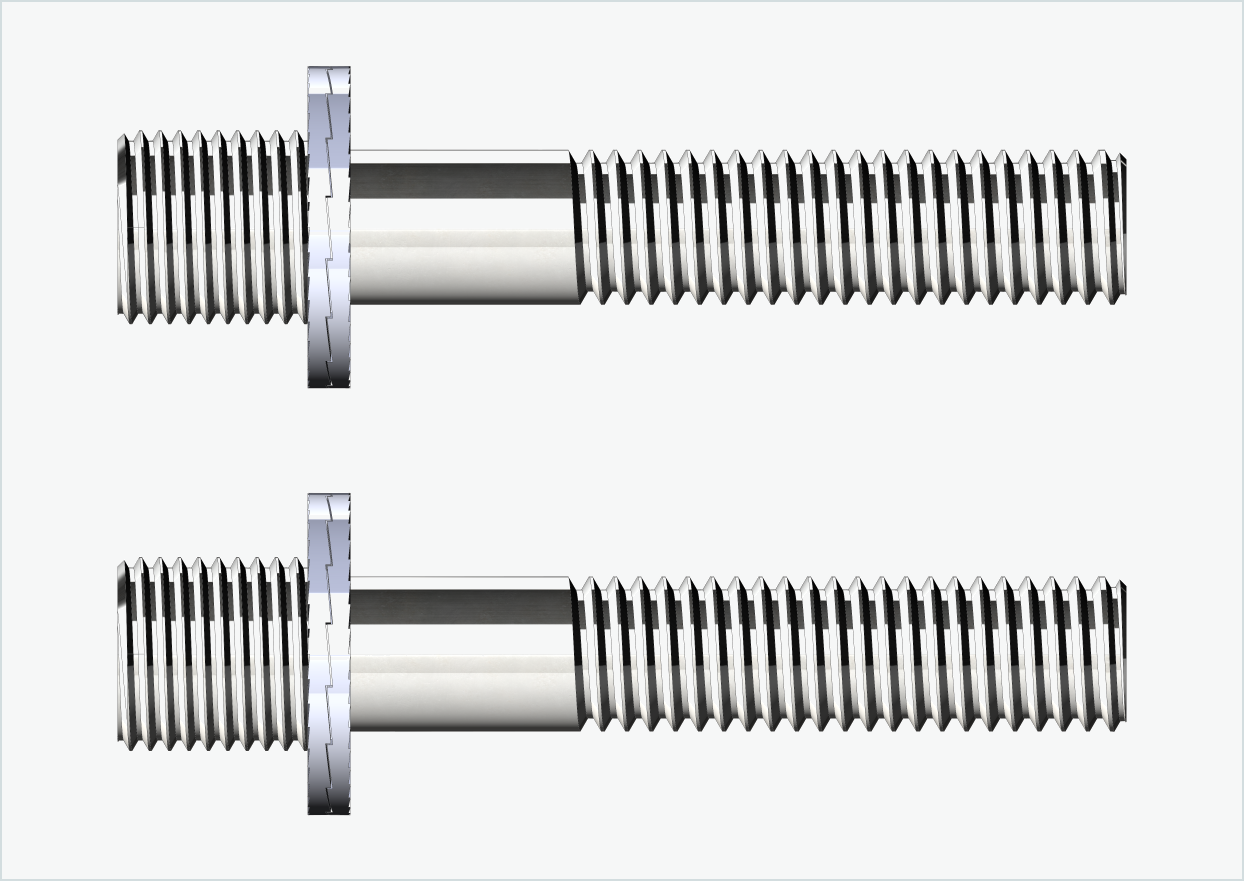

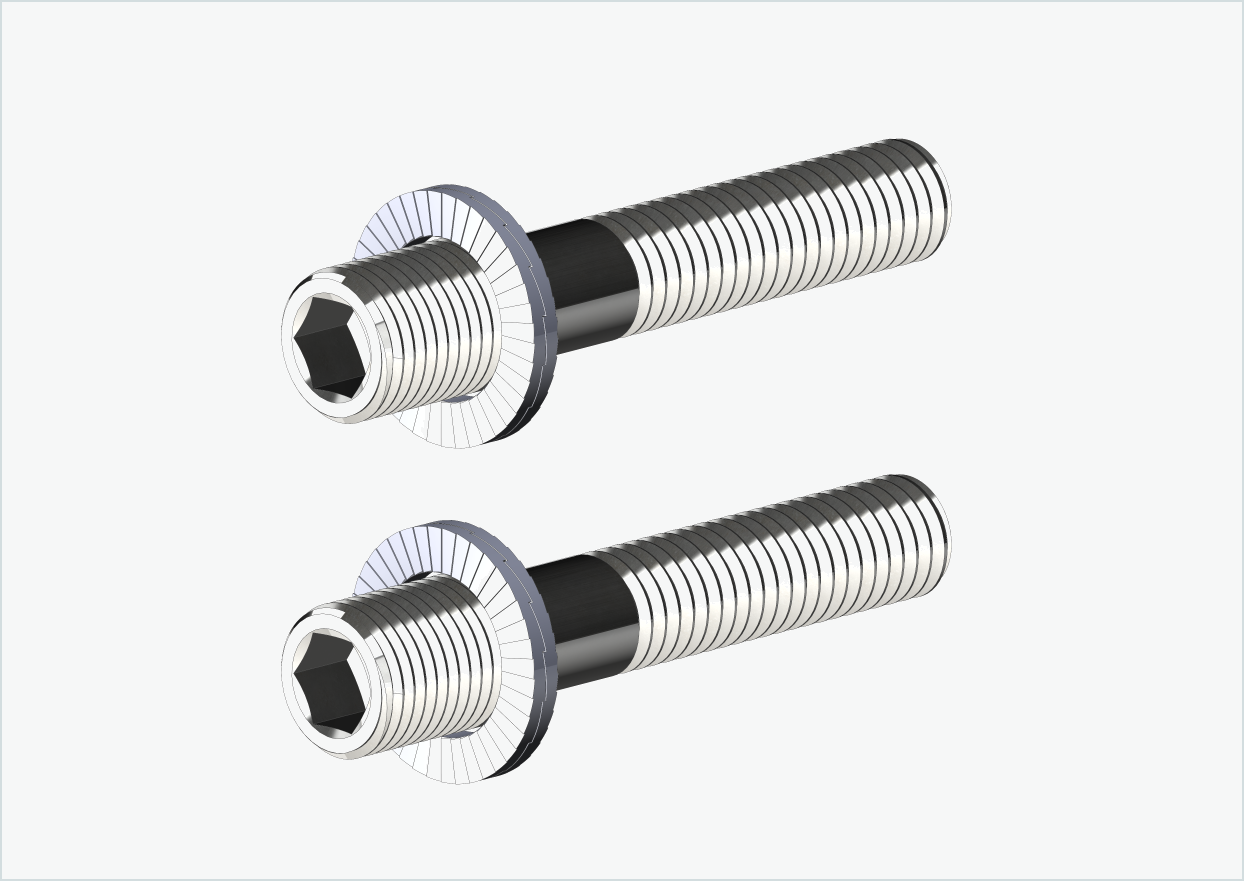

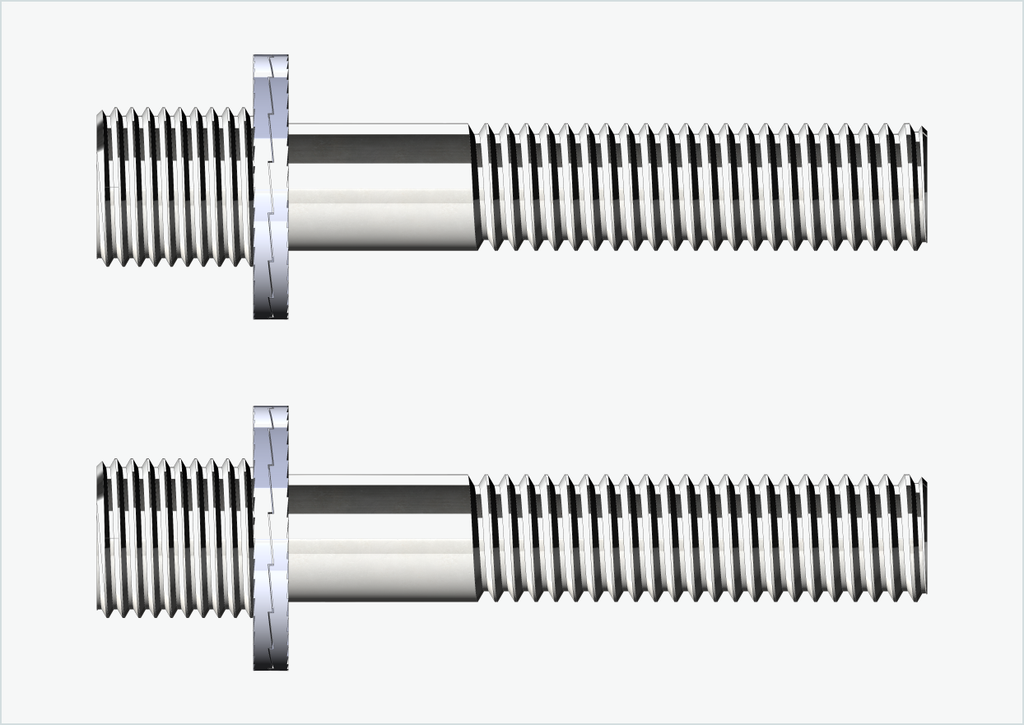

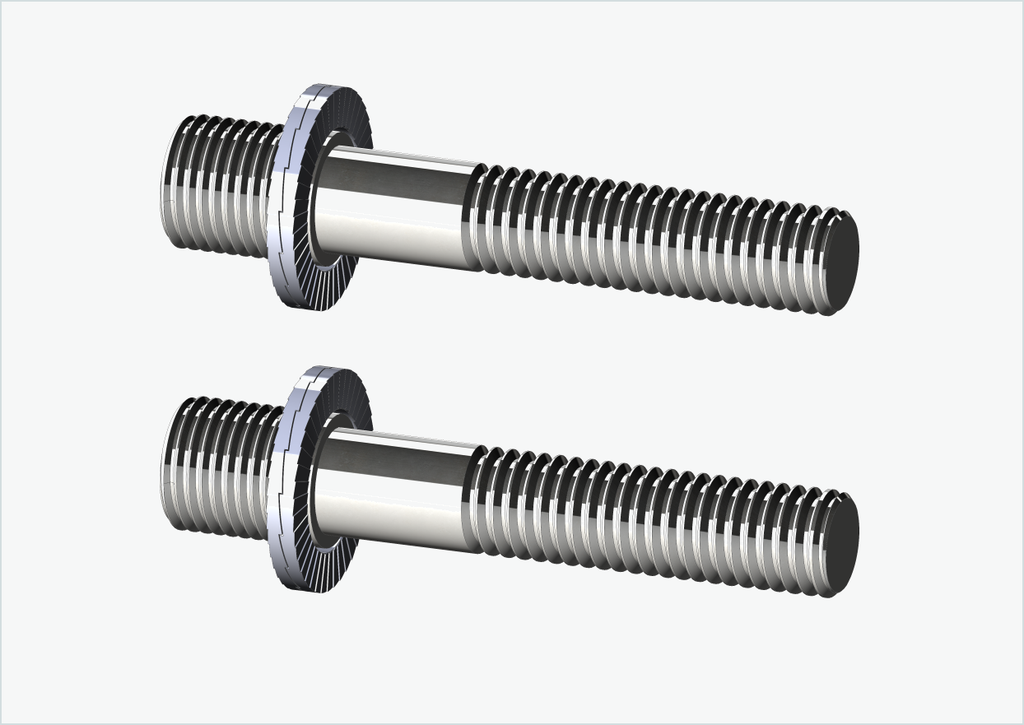

Set di adattatori per filettatura (M8 x 40 mm) per i mozzi modulari Enviolo CY2024 - adatti per i rimorchi di carico a binario singolo COHO XC, M-WAVE, EXTRAWHEEL e molti altri.

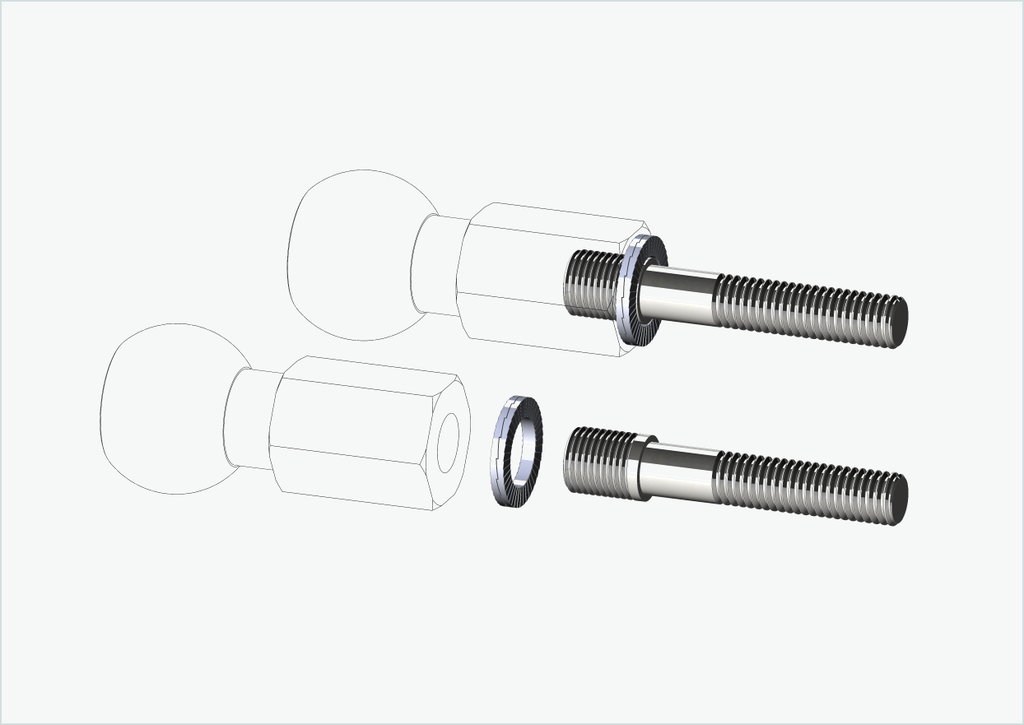

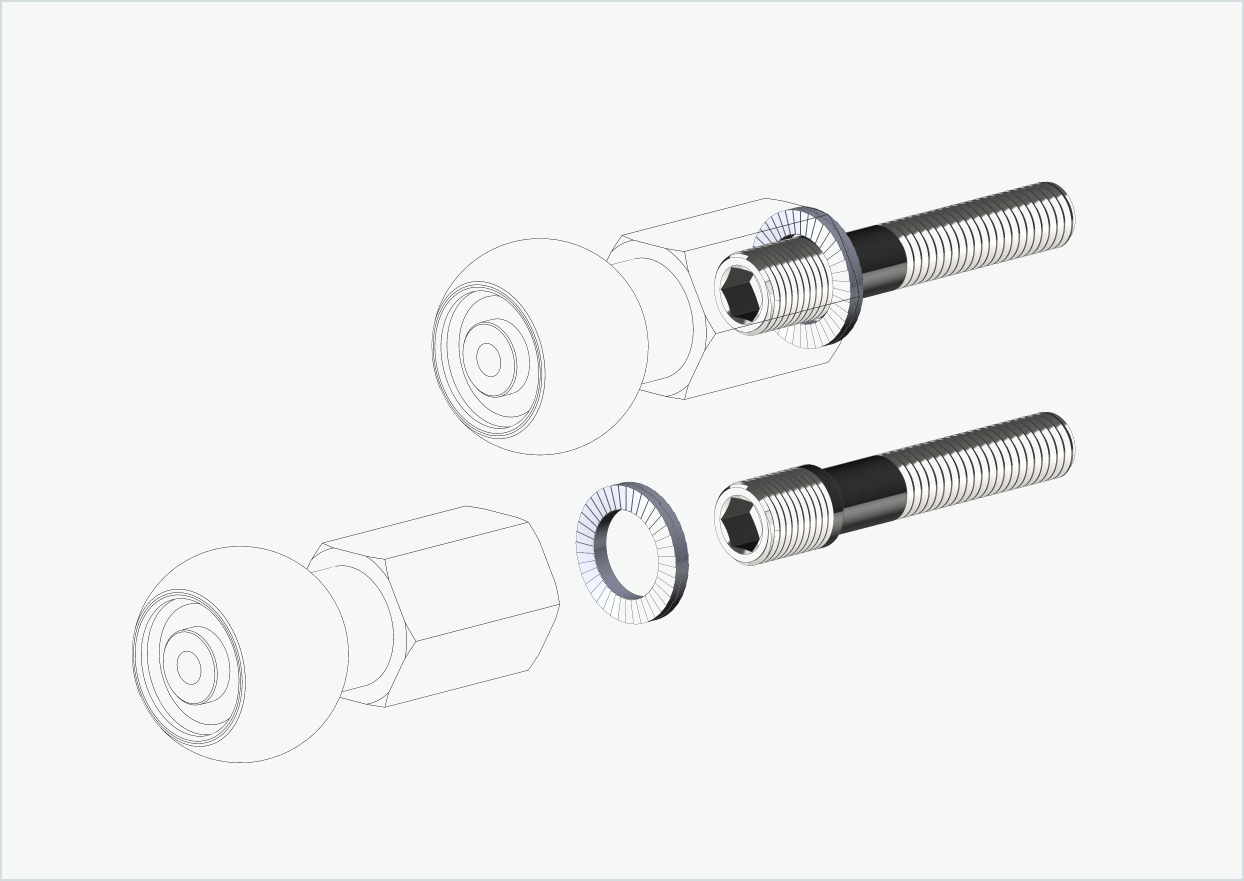

ISTRUZIONI DI MONTAGGIO
Set composto da:
- 1x adattatore filettato M8 x 40 mm (lato freno FR sinistro)
- 1x adattatore per filettatura M8 x 40 mm (lato guida FR destro)
- 2x disco NordLock ø10,7 mm
I relativi dadi di montaggio non fanno parte del nostro articolo e devono essere ordinati con filettatura M10 x 1,00 presso il rispettivo fornitore di rimorchi.
Si adatta ai seguenti sistemi di cambio al mozzo
ENVIOLO
- Hub modulare per uso intensivo HD CY2024 | CVP-HD-MA-32-DC-OE
- Mozzo modulare TR Trekking CY2024 | CVP-TR-MA-36-DC-OE
- Hub modulare EX Extreme CY2024 | CVP-EX-MA-36-DC-OE
- Hub urbano modulare CT2 CY2024 | CVP-CT2-MA-32-DC-OE
Dovete assolutamente tenerlo a mente:
I mozzi modulari Enviolo CY2024 hanno tre diversi tipi di bulloni sul lato del freno (a sinistra).
- Pos. 1 | Bullone speciale Syntace | Enviolo Codice articolo: HW-MA-1PC-SYN-OE
- Pos. 2 | Bullone speciale standard | Enviolo Codice articolo: HW-MA-1PC-12TA-OE
- Voce 4 | Vite a testa cilindrica M8x40 | Enviolo Codice articolo: HW-MA-SHS-M8X40-OE
Se nel forcellino sinistro è stato installato il bullone speciale articolo 1, è necessario anche l'articolo 3 - Enviolo bushing Syntace | Enviolo article no.: HW-MA-SPCR-LHSYN-OE per l'installazione del nostro adattatore per filettatura.
Se avete installato il bullone speciale pos. 2 nel forcellino sinistro, avete bisogno anche della pos. 5 - boccola Enviolo standard | Codice articolo Enviolo: HW-MA-SPCR-LH-OE per il montaggio del nostro adattatore per filettatura.
Istruzioni e avvertenze di sicurezza
! ATTENZIONE!
La bicicletta da traino deve essere omologata per il traino di un rimorchio. L'utilizzo del rimorchio con una bici da traino non omologata dal produttore può causare la rottura del telaio o altri problemi materiali. Ciò può provocare incidenti con lesioni potenzialmente letali.
Se non siete sicuri di come montare correttamente il nostro adattatore, rivolgetevi a un'officina specializzata.
Il nostro adattatore deve essere montato correttamente. Un adattatore non correttamente montato può allentarsi durante la guida e provocare incidenti con lesioni potenzialmente letali.
Dovete assolutamente tenerlo a mente:
- I nostri adattatori sono omologati solo per biciclette e pedelec (max. 25 km/h), non per S-pedelec o e-bike a partire da 25 km/h!
- Desideriamo ricordare a tutti i rivenditori e agli utenti finali che essi stessi sono responsabili dell'intero sistema di rimorchi per biciclette e del suo corretto funzionamento in termini di responsabilità del prodotto!
- È responsabilità dell'utente determinare la corretta dimensione della filettatura del mozzo posteriore sulla propria bicicletta. Non tentare di montare il nostro adattatore con una filettatura diversa sul mozzo posteriore. Una filettatura non corretta può danneggiare la bicicletta. Se non siete sicuri della corretta dimensione della filettatura, contattateci via e-mail o telefono e saremo lieti di aiutarvi.
- non può essere utilizzato con biciclette in carbonio o con forcellini in carbonio e triangolo posteriore in carbonio!
- Controllare regolarmente la corretta impostazione della coppia di serraggio e che tutti i componenti siano privi di gioco prima di utilizzare la bicicletta in modalità rimorchio!
- Se non si dispone di una chiave dinamometrica calibrata per il montaggio del nostro adattatore, rivolgersi a un'officina specializzata.
