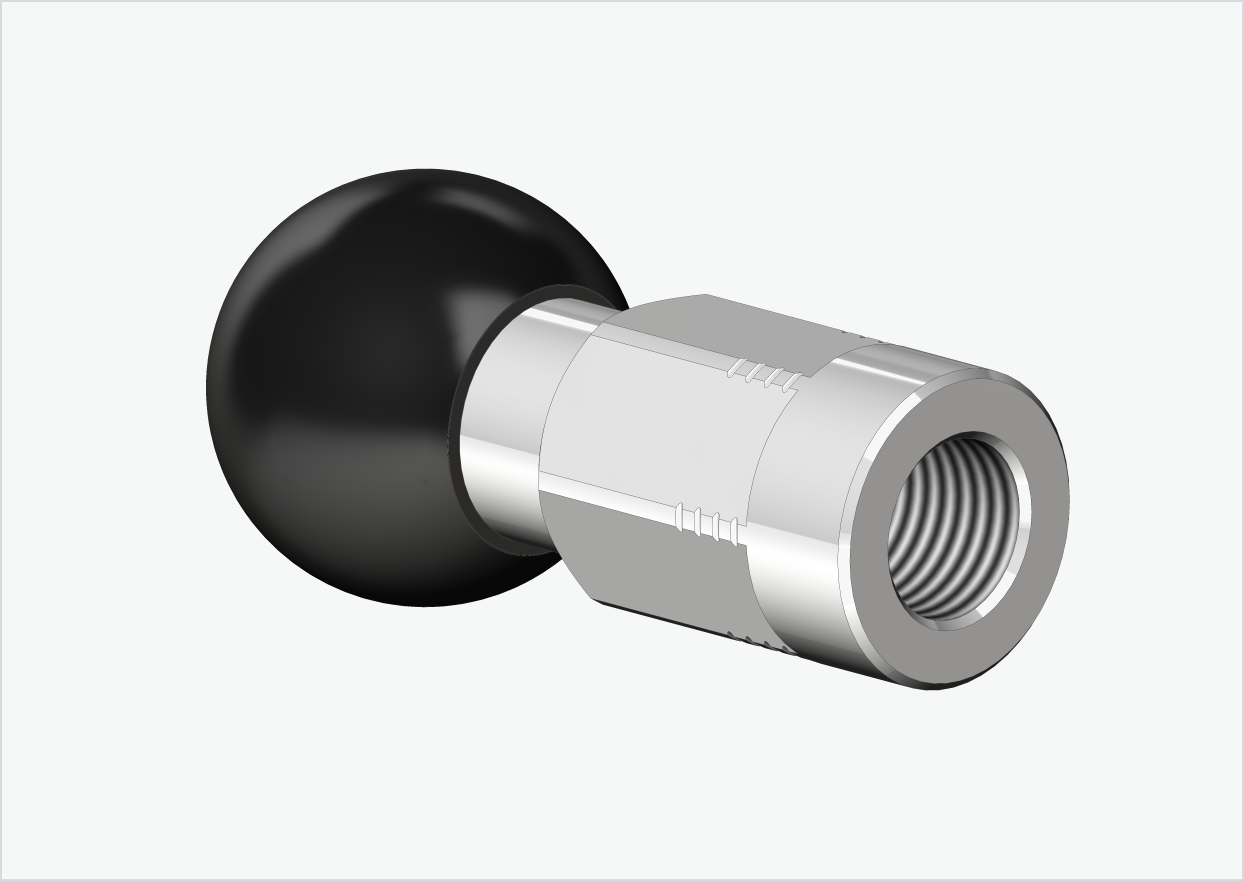

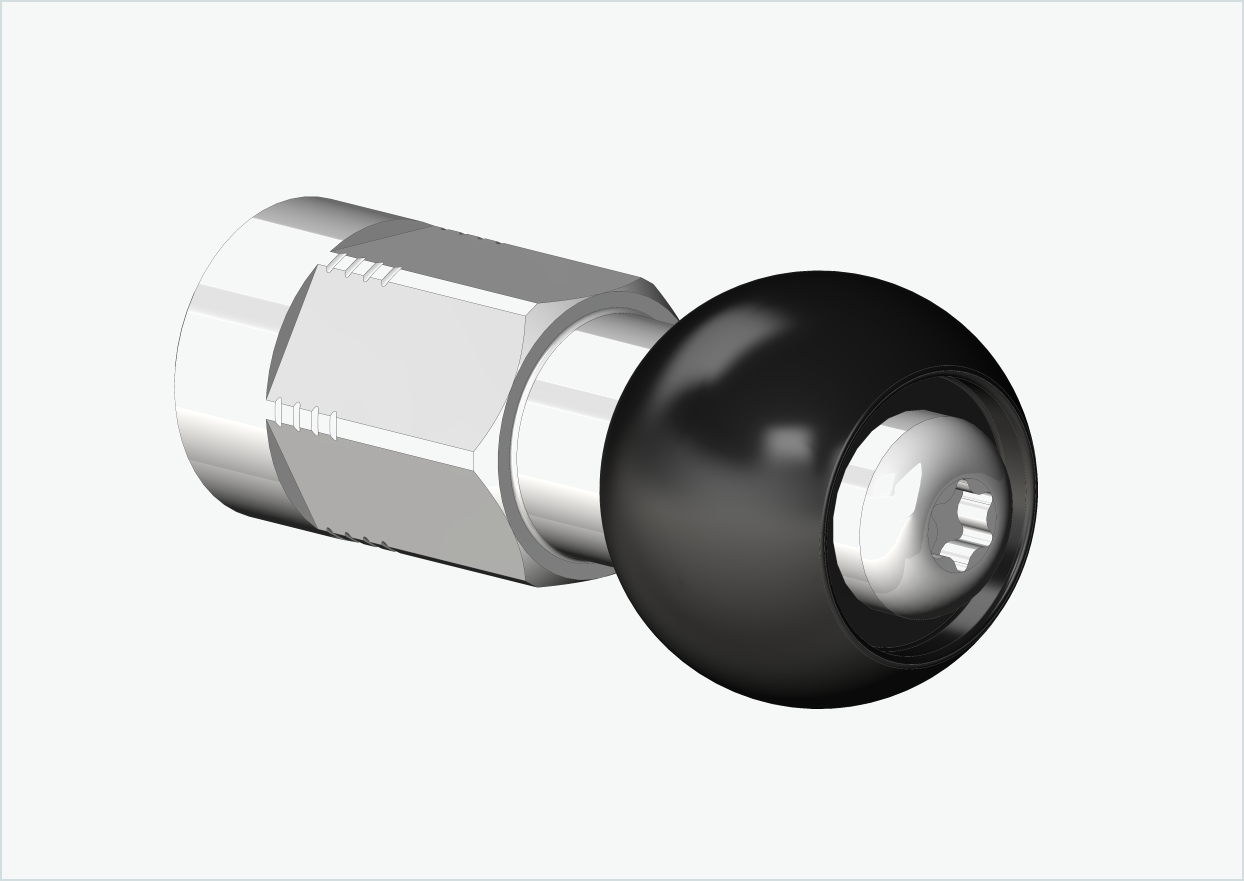

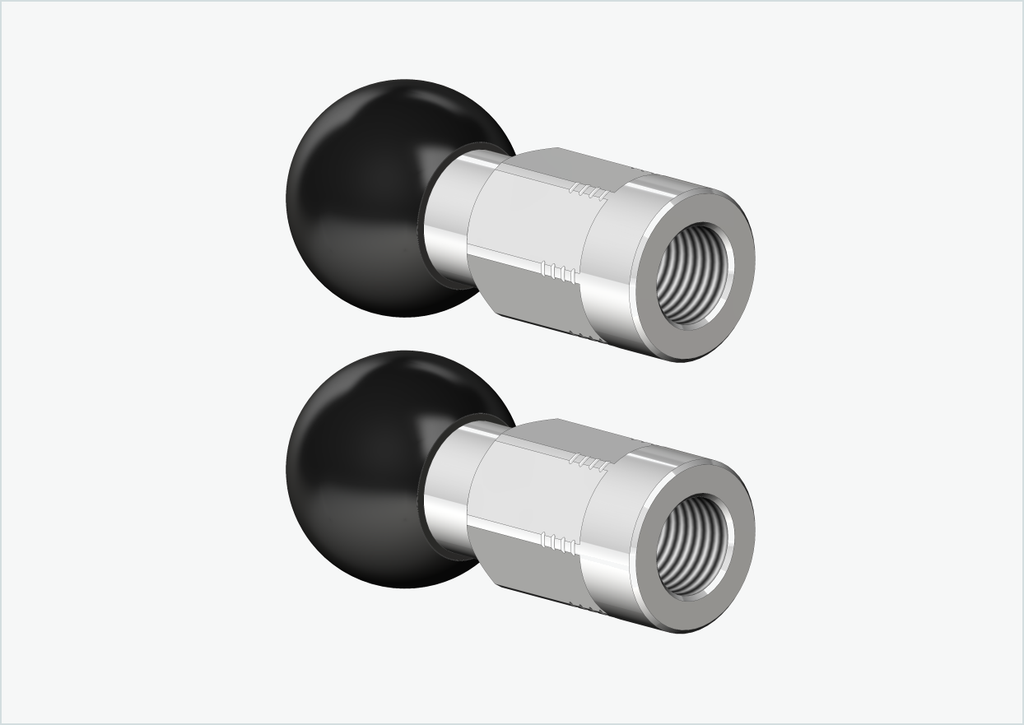

Set di adattatori per asse massiccio (2 pezzi) - adatto per Burley COHO XC

ISTRUZIONI DI MONTAGGIO

Adatto alle seguenti marche di biciclette con motore al mozzo posteriore

• PROPHETE con motore al mozzo BLAUPUNKT HR 36V, 40Nm
• PROPHETE con motore al mozzo AEG Easy Drive HR 36V, 40Nm
• Zündapp Z810 con motore al mozzo Ananda 145 HR

Adatto ai seguenti motori per mozzi delle ruote posteriori

• BLAUPUNKT - Motore per mozzi HR 36V, 40Nm
• AEG - Motore Easy Drive HR 36V, 40Nm
• ANANDA 145 - Motore a mozzo HR

Istruzioni e avvertenze di sicurezza

! ATTENZIONE!

Se non siete sicuri di come montare correttamente il nostro adattatore, rivolgetevi a un'officina specializzata.

Il nostro adattatore deve essere montato correttamente. Un adattatore non correttamente montato può allentarsi durante la guida e provocare incidenti con lesioni potenzialmente letali.

Si prega di notare che il nostro adattatore deve essere avvitato sulla filettatura dell'asse della bicicletta con almeno sei giri completi.

Meno di sei giri completi della filettatura non garantiscono una forza di serraggio sufficiente della ruota posteriore, il che può causare incidenti con lesioni mortali.

Dovete assolutamente tenerlo a mente:

• I nostri adattatori sono omologati solo per biciclette e pedelec (max. 25 km/h), non per S-pedelec o e-bike a partire da 25 km/h!

• Desideriamo ricordare a tutti i rivenditori e agli utenti finali che essi stessi sono responsabili dell'intero sistema di rimorchi per biciclette e del suo corretto funzionamento in termini di responsabilità del prodotto!

• È responsabilità dell'utente determinare la corretta dimensione della filettatura dell'asse della ruota posteriore sulla bicicletta. Non tentare di montare il nostro adattatore con una filettatura diversa sull'asse della ruota posteriore. Una filettatura non corretta può danneggiare la bicicletta. Se non siete sicuri della corretta dimensione della filettatura, contattateci via e-mail o telefono e saremo lieti di aiutarvi.

• non può essere utilizzato con biciclette in carbonio o con forcellini in carbonio e triangolo posteriore in carbonio!

• Controllare regolarmente la corretta impostazione della coppia di serraggio e che tutti i componenti siano privi di gioco prima di utilizzare la bicicletta in modalità rimorchio!

• Se non si dispone di una chiave dinamometrica calibrata per il montaggio del nostro adattatore, rivolgersi a un'officina specializzata.

È bene tenere presente anche questo aspetto:

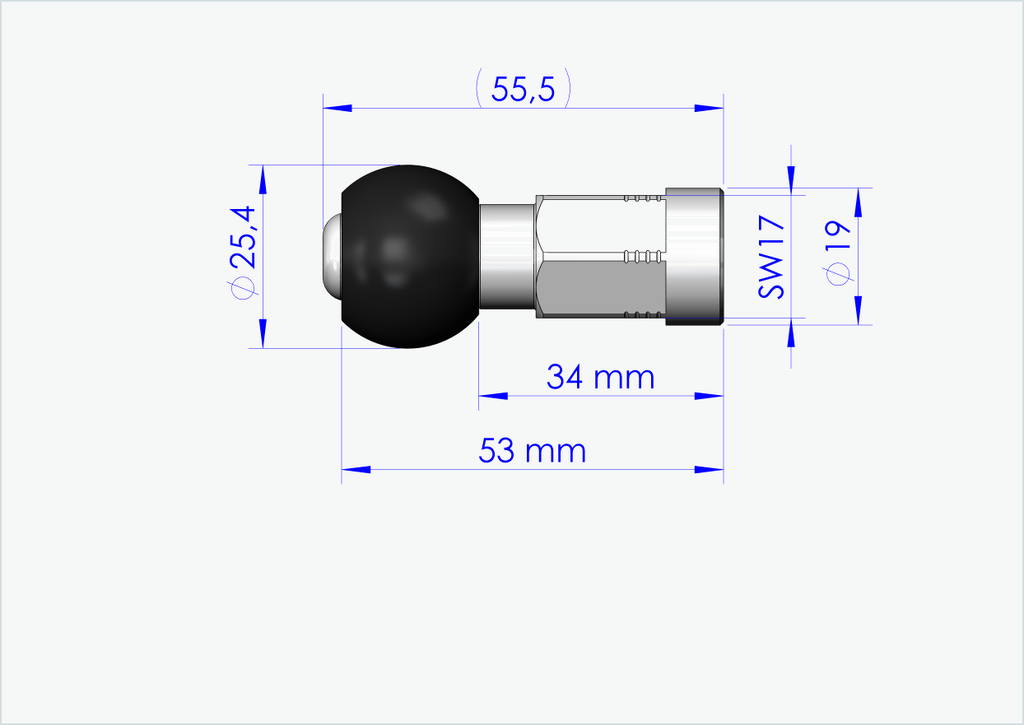

Tutti i nostri adattatori hanno una profondità massima di avvitamento di 17 mm e devono essere serrati a forza contro il forcellino (gamba del telaio).

Pertanto, verificate la lunghezza [mm] del vostro asse filettato rispetto al forcellino.

Se la distanza è inferiore o uguale a 17 mm, potete montare il nostro adattatore sulla vostra bicicletta senza problemi.

Se la distanza è superiore a 17 mm, il nostro adattatore non sarà a filo con il forcellino (gamba del telaio). Per questo è necessario un disco distanziatore aggiuntivo, che potete trovare da 2 mm a 10 mm qui.

Dimensione della filettatura M12 x 1,00 o M12 x 1,25 ?

Non siete sicuri di come determinare la dimensione della vostra filettatura?

Qui vi mostreremo brevemente come determinare il passo della filettatura corrispondente sulla vostra bicicletta svitando il dado.

Esistono solo due dimensioni di filettatura per i motori dei mozzi delle ruote posteriori:

• M12 x 1,00
• M12 x 1,25

A tale scopo, utilizzare un righello, un regolo pieghevole o un calibro per misurare gli 8 incavi della filettatura (9 punti di filettatura), come mostrato nella foto sottostante.

 Se la distanza (come nella foto qui sotto) è di 10 mm, si ha una filettatura M12 x 1,25(8 x 1,25 mm = 10 mm).

Se la distanza è di 8 mm, si ha una filettatura M12 x 1,00(8 x 1,00 mm = 8 mm).
